75kW～132kW大功率变频控制柜选型指南

在工业自动化生产、暖通供水、物料输送等领域，75kW 至 132kW 功率段的变频控制柜为大功率传动控制设备，一般配套大型水泵、引风机、破碎机、搅拌机、皮带输送机等，存在运行电流较大、发热相对集中、电网谐波干扰较为突出、对启动转矩及过载能力有较高的要求、对散热条件较高等特性；大部分现场发生过的变频器过热跳闸、电机绝缘被击穿、造成电网仪表异常、控制柜本身被烧毁等问题，都是由于前期选型不匹配、缺少必要配套配置、控制柜结构设计不合理所致。今天德兰电气的小编结合工业现场成套调试与运维经验，系统梳理该功率段变频控制柜的选型标准、参数匹配、配件配置及工况适配要求，为工程设计、设备采购与现场改造提供实操依据。

1、负载工况分类与选型核心原则

75kW～132kW 变频柜选型不可单从电机额定功率考虑，应先分辨负载性质为首要条件，才能从根本上减少设备频频损坏现象的发生。负载大致分为变转矩轻载负载和恒转矩重载负载两种，这两者之间变频器过载能力、控制柜风道设计、周边元器件的选择均有区别。风机、离心泵这类负载都属于变转矩负载，启动阻力小、空载电流小，运转中无冲击负荷出现，可选用普通过载等级的机型；破碎机、球磨机、搅拌机、传送带这类负载均属恒转矩负载，启动阻力大、运转负荷均匀，常有短暂时间高负荷运转的现象发生，须选用性能优良的矢量重载等级机型。

同时，选型需兼顾现场电网质量、电机线缆距离、启停频次、环境温度四大条件。电网波动大、多台变频设备并网、布线距离超50米、高温密闭车间，均需要对配置进行升级优化。河北变频柜厂家德兰电气针对75kW-132kW大功率工况，采用差异化成套配置方案，根据现场负载类型与环境条件定制散热、滤波、制动配套系统，有效解决大功率变频设备常见的谐波干扰、过热保护、再生过压等问题。

2、75kW～132kW变频设备核心参数对照表

380V三相工业低压系统中，变频器额定输出电流是比功率更关键的选型指标，直接决定断路器、铜排、电抗器的规格匹配。结合行业通用重载机型标准，整理各功率档位核心参数与柜体配置规范，适配常规工业常温工况。

上表参数适用于环境温度≤40℃、海拔1000米以内标准工况，高温、高海拔、多尘腐蚀环境需整体放大一档选型，避免变频器降容运行引发过载保护。

3、核心元器件成套选型规范

3.1 主回路元器件选型

大功率变频柜主回路载流量大、发热明显，元器件选型必须预留充足余量。进线塑壳断路器需选用35kA及以上短路分断能力，额定电流按照变频器输入电流1.1倍整定，规避合闸冲击电流误跳闸。柜内动力铜排采用T2紫铜搪锡材质，75kW、90kW适配40×5mm铜排，110kW、132kW选用60×6mm加厚铜排，所有母线涂抹导电膏降低接触电阻，相间、对地电气间隙严格遵循低压成套规范，杜绝高温爬电短路。

3.2 滤波电抗器配置要求

输入电抗器主要用于抑制电网谐波、平衡三相电压不平衡，厂区多台变频设备集中使用、变压器容量大于1000kVA时必须标配。输出电抗器用于抑制高频载波尖峰电压，保护电机绕组绝缘，电机接线长度超过50米需强制加装，可有效避免电机异响、轴承电腐蚀、绝缘击穿等故障。75kW以上重载工况建议全套配置进出线电抗器，提升系统运行稳定性。

3.3 制动单元与电阻适配标准

风机、水泵等匀速负载无需配置制动组件；皮带机、搅拌机、起重类位能负载，启停频繁且存在再生电能回馈，必须配套制动单元与制动电阻。75kW、90kW适配单组制动模块，110kW、132kW需采用双模块并联结构，制动电阻独立设置散热仓，避免高温热量传导至变频器功率模块。

4、柜体结构与散热系统选型要点

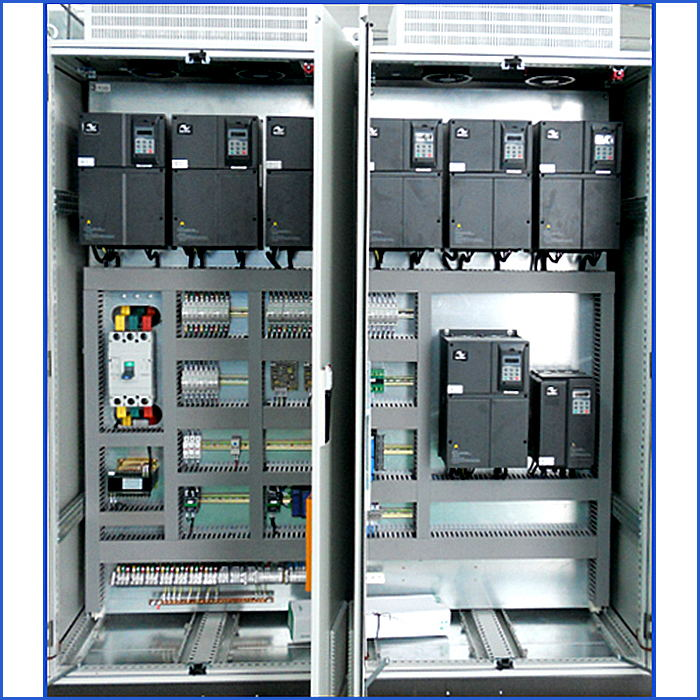

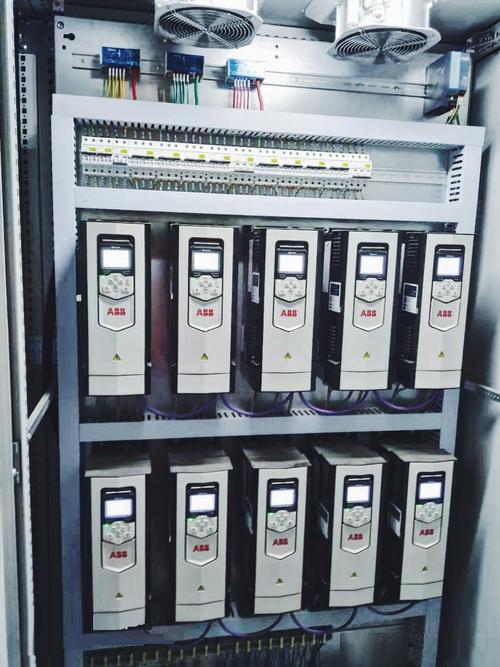

75kW～132kW大功率变频器功率模块发热量大，柜体散热设计是选型关键。柜体采用上下分层结构，上部设置独立控制小室，布置继电器、端子、控制面板等弱电元件，下部布置变频器、电抗器、制动电阻等强电发热元件，实现强弱电隔离，降低电磁干扰。

常规室内配电室采用IP30防护柜体，搭配强制对流风机；粉尘、潮湿车间升级为IP54防护，通风口加装防尘过滤棉与挡水结构；密闭高温配电室、夏季环境温度长期超45℃的场景，需取消自然通风结构，升级柜式工业空调恒温散热，杜绝变频器过热降容。同时柜体风道遵循上进冷风、下出热风的对流逻辑，避免热风回流造成热量堆积。

5、现场选型常见问题与优化方案

实际工程中，多数单位存在重功率、轻电流的错误选型习惯，同功率不同极数电机额定电流偏差较大，仅按功率选型极易导致长期过载运行。同时，长距离布线不装输出电抗器、多机并网省去输入电抗器、简化散热风道等行为，都会造成设备运行故障。选型过程中需严格以输出电流为基准，配套齐全滤波、散热组件，根据工况区分重载、轻载配置，杜绝盲目低配或过度高配。

整体而言，75kW～132kW大功率变频控制柜选型是一套系统性匹配工作，需结合负载特性、电网条件、布线距离、现场环境综合判定。合理的选型配置既能保障设备启停平稳、运行稳定，又能有效控制运维成本与能耗，大幅延长变频控制系统的整体使用寿命，满足工业连续化生产的严苛要求。
