高低压配电柜IP防护等级设计详解

高低压配电柜的外壳IP防护等级，是依据GB/T 4208-2017《外壳防护等级（IP代码）》制定的核心设计指标，用于界定柜体防尘、防水、防固体异物侵入及人身防触电防护能力，适配72.5kV及以下所有低压、高压成套配电设备。在实际工程设计中，IP等级并非越高越好，过高防护等级会封闭散热通道，造成柜内温升超标、元器件老化加速；防护等级偏低则易出现粉尘堆积、凝露积水、绝缘下降等问题，引发短路、漏电、设备跳闸故障。结合成套设计、现场施工及运维经验，本文系统讲解高低压配电柜IP防护分级标准、结构设计要点、场景选型规范及施工误区，为柜体标准化设计与项目落地提供技术依据。

1、IP防护等级编码定义与核心作用

IP防护代码由两位特征数字组成，第一位数字为固体防护等级，主要防范固体异物侵入及人身接触带电部位，等级范围0-6级；第二位数字为液体防护等级，用于抵御不同形式的水汽、滴水、喷淋进水，等级范围0-8级。两位数字数值越大，防护性能越强，但对应的柜体密封结构、加工工艺、制造成本也会同步提升。

高压配电柜与低压配电柜的防护设计逻辑存在明显区别，高压柜侧重防凝露、防异物触碰，低压柜侧重防尘防水、适配多回路散热。室内常规配电室、工业车间、地下泵房、户外配电台区、沿海盐雾区域等工况，必须差异化匹配IP等级。河北配电柜厂家德兰电气依托成套生产经验，针对不同项目工况定制IP防护结构方案，平衡柜体密封性、散热性能与设备运行稳定性，适配各类工业与民用配电场景。

2、IP防护分级技术标准说明

2.1 固体异物防护等级（第一位数字）

0级无防护，仅适用于实验开放式柜体，严禁工程使用；

1级可阻挡50mm以上大体积固体，防止人体手掌误触带电部位；

2级阻挡12.5mm固体，杜绝手指伸入柜体接触内部元件；

3级阻挡2.5mm固体，防范螺丝刀、细金属工具侵入；

4级阻挡1mm细颗粒，可阻隔金属碎屑、纤维粉尘；

5级为有限防尘，粉尘可微量进入但不会堆积影响设备运行；

6级为完全尘密，柜体无粉尘渗入，适配重度粉尘工矿场景。

2.2 液体侵入防护等级（第二位数字）

0级无防水能力，仅用于洁净密闭室内环境；

1级防护垂直滴水，避免顶部冷凝水侵入；

2级可在柜体倾斜15°时防范垂直滴水；

3级防60°范围淋水，适配窗边、简易遮雨区域；

4级防任意方向飞溅水，满足车间冲洗、潮湿地下室工况；

5级防低压水枪喷射，适配户外常规露天场景；

6级防高压强力喷水，适配沿海、高喷淋腐蚀环境；

7、8级为浸水防护，配电柜常规设计无需采用。

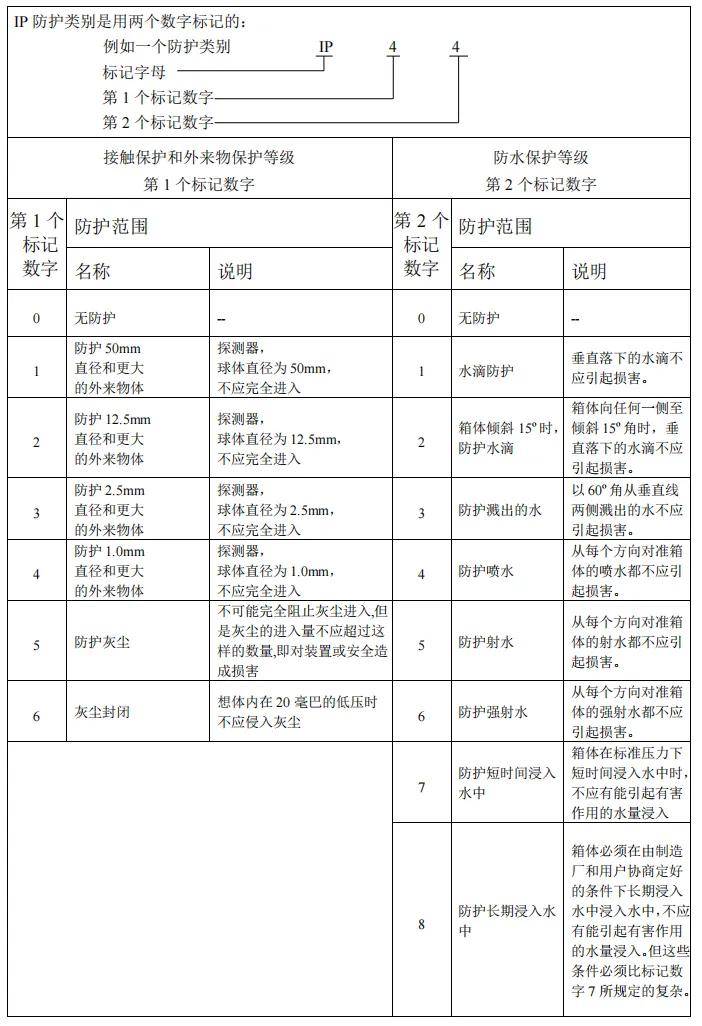

3、高低压配电柜常用IP等级参数与场景对照表

德兰电气的小编通过国标的要求与工程的通用设计方案的结合，将高低压配电柜的常用IP等级的参数与各个行业的主流的配电柜的的防护等级、结构的设计的特点及对应的适配的场景都一一的整理起来为选型的设计提供了标准化的数据的支撑。

4、高低压柜体差异化防护设计要点

4.1 高压配电柜防护设计

10kV 高压配电柜主要产品类型 KYN28、XGN，室内常规 IP30；高压柜母线室、断路器室、电缆室分室封闭，相互之间由隔离隔板隔开，防止粉尘在不同房间间流动，先保证高压侧绝缘。不建议提高高压柜防护等级，因全密闭式设计会导致柜体内温度升高，绝缘部件加速老化。对室外的高压柜应增加到 IP54，同时设置柜内去湿装置及发热装置以防止由于天气变化而引起的潮湿现象，从而引起绝缘降低击穿放电。

4.2 低压配电柜防护设计

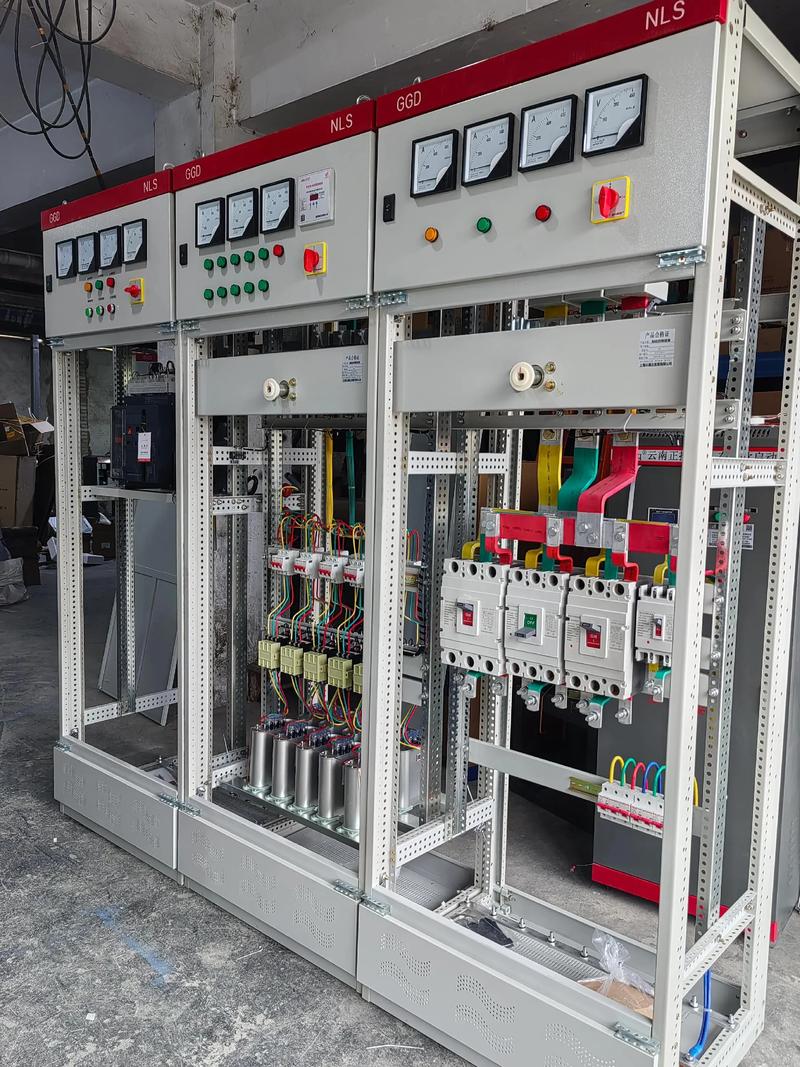

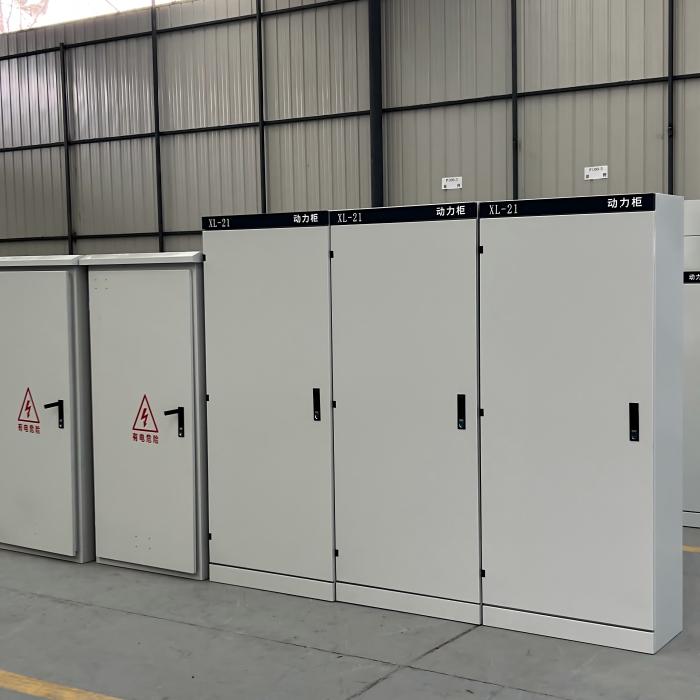

低压 GCS、MNS、GGD 发热元件多，既要注意密封也要注重散热：低压柜安装于室内一般选用 IP40 防护等级，适用于一般的车间生产环境，能防止较大的固体物侵入，适合工业环境的防尘；当安装位置在工业厂房内，环境较为潮湿、粉尘较大时，均选用 IP54 防护等级，柜体整体采用 IP54，但每个抽屉分别做了密封处理，以防灰尘掉落在抽屉导轨处引起发热；对于户外使用的低压配电柜、落地式控制柜均选用 IP55 防护等级，柜体采用“三道沟”进风方式，下部做防水堤，以防雨淋水浸入；当安装环境含有大量灰尘时，选用 IP65 防护等级，但因为柜体完全封闭，容易积热，故配置强迫风冷装置散热。

5、工程设计常见误区与优化方案

实际工程案例中存在一些常见的防护设计误区，一方面表现为对防护等级要求较高，例如在一些室内洁净场所使用的配电箱柜均为 IP65 完全密闭箱体，箱体内的热量无法有效散发，断路器、接触器处于长时间超温降容工作状态，易造成误脱扣及器件使用寿命缩短的现象，该类场合完全可以采取 IP30/IP40 级别箱体实现有效的防护功能；另一方面表现为对箱柜防护的关注主要集中在箱门处，通常仅增加箱门处的橡胶密封条，而未对箱体底座处进行有效密封，往往由于粉尘、潮气等介质经由箱体底座处的缝隙渗入箱内从而导致防护功能丧失。

同时，高低压柜体防护结构不能通用，高压柜侧重防凝露、保绝缘，低压柜侧重防尘、防水、控温升。高湿、沿海盐雾环境，除提升IP等级外，需搭配敷铝锌防腐柜体与除湿装置，从结构、材质、辅助设备多维度提升设备稳定性。

6、IP防护验收与检测规范

高低压配电柜防护性能均应达到 GB/T 4208-2017 的相关要求并检测验收；其中防尘试验利用扬尘装置进行连续检测，防水试验则根据防护等级分别用摆管淋雨法及水枪冲击法进行测试，经试验后柜体内壁无积水现象、无明显灰尘聚集、绝缘电阻满足规定值即判定为合格。在现场验收过程中应注意观察柜体的密封圈有无破损脱落，柜顶进排风孔是否有有效的挡水檐设置，进出电缆处的密封堵料是否完好，箱柜底座基础面层是否有可靠的防水措施，确保配电柜实际防护等级与图纸设计相符，保证后续投运过程中的可靠性与安全性。
