PLC控制柜冗余系统选型配置方案

在化工连续生产、市政污水、热力供暖、电厂辅控、自动化流水线等行业的一些重要工业领域，传统单套 PLC 自动控制系统存在明显的单点故障风险。若主控 CPU、供电模块、通讯链路或者 IO 模块发生故障，则会导致整套自控系统停机，进而造成生产的中断、工艺的混乱以及设备的损坏，严重的还会酿成安全事故及经济损失。冗余控制系统通过对核心控制硬件、供电回路、通讯网络及关键IO链路做备份冗余设计，可实现故障状态下毫秒级无缝切换，保障自控系统24小时不间断稳定运行。石家庄PLC控制柜厂家德兰电气深耕工业自控成套领域多年，可结合不同行业工艺连续性、安全等级及预算标准，提供经济型、标准型、高可靠型三级冗余成套方案，适配各类工况落地使用。本文结合一线工程设计、成套调试经验，系统阐述PLC冗余系统选型依据、层级原理、硬件参数、组网规范及工况配置方案。

1、冗余系统选型工况判定标准

PLC 的冗余配置不能一刀切，全冗余高配会造成资源的浪费，低配简配达不到安全生产的要求；因此，在选型时应结合生产工艺连续性、故障停车造成的经济损失、现场环境安全系数、后期维护保养条件四个方面综合判断。若为可接受短时停电并具有定期计划检修周期的一般流水产线、较小的单一机组，一般情况下只需一台 PLC 控制装置进行控制即可。

针对无停机窗口、全年连续运行、停机损失较大的工艺场景，必须配置冗余控制系统。其中精细化工生产线、城市供水热力管网、污水厂核心生化工艺段、电厂辅机自控系统均属于高优先级冗余配置场景，一旦自控系统瘫痪，极易出现参数失控、环保超标、管网压力异常等问题。普通车间间歇性生产设备、常规暖通自控设备，可采用局部冗余方案，仅对供电、通讯链路做冗余备份，在保障基础稳定性的同时控制项目成本。

2、PLC冗余系统层级分类与工作原理

工业自控行业主流冗余体系分为四个层级，分别为CPU热备冗余、电源冗余、通讯网络冗余及IO冗余，不同层级自由组合，可形成不同可靠性等级的控制系统。目前民用工业项目应用最广泛的为1oo2双机热备冗余架构，具备切换稳定、组态便捷、适配性强、故障率低的特点，适配绝大多数连续生产工况。

CPU 双机热备架构中，需要准备两个相同型号、相同固件版本及相同参数的 PLC 控制器，主 CPU 完成现场数据收集、程序逻辑计算、设备控制输出等工作，而备用 CPU 则通过专用同步线路完成程序参数、变量值、工艺数据的实时同步，随时保证与主机的数据一致性。系统依靠连续的心跳信号监控主机的工作情况，在发现主机发生硬件损坏、程序故障、通讯中断等情况时，备用 CPU 将立即接管主机执行任务，整个过程不会产生延迟、数据缺失、工艺变动的情况，实现了无缝切换。

电源冗余采用双路独立工业电源并联供电、互为备用的工作模式，单路电源过载、损坏、断电不会影响整套系统供电。网络冗余通过双交换机、双链路环网组网，规避单网线、单设备故障引发的通讯中断。IO冗余属于高端安全配置，主要针对高危工艺关键点位，通过双IO模块并行采集、逻辑表决输出，彻底消除末端设备单点故障隐患。

3、冗余系统硬件选型与参数配置标准

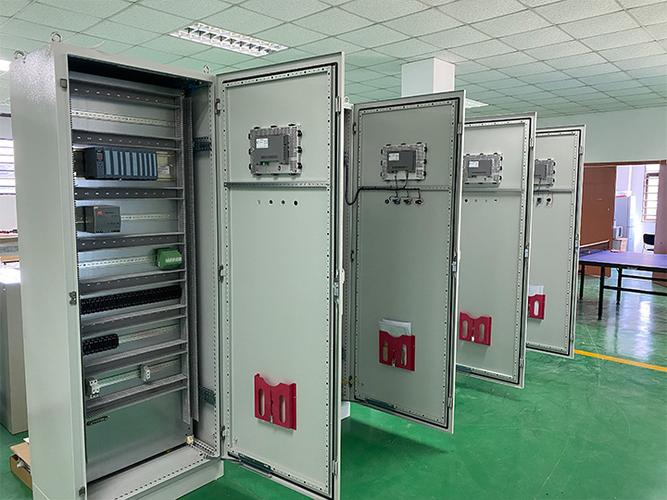

冗余系统硬件匹配度直接决定切换成功率与运行稳定性，成套配置过程中，必须保证两台CPU型号、固件版本、存储参数完全一致，严禁高低配混搭、新旧模块混用，避免出现数据同步异常、切换失效、逻辑紊乱等问题。现阶段工业项目中，西门子S7-1500R/H系列专用冗余PLC应用最为成熟，设备自带原生冗余同步机制，无需额外加装冗余转换模块，相较于普通PLC改造冗余方案，稳定性与切换精度优势显著。结合西门子官方技术手册及现场落地案例，整理主流冗余CPU型号、参数及适配场景，为项目选型提供标准化参考，具体参数如下表所示。

简单说下选型逻辑：R 系列走的是基于以太网环网进行同步，成本低，可以实现普通工业环境下无扰切换即可；而 H 系列为专用同步光纤，抗干扰能力更强，切换时间会短一些，比较适合远距离传输、强电磁场干扰、对安全性要求更高的场景。另外，所有的冗余 CPU 上都需要加载同一个版本的 TIA Portal 的组态程序，而且固件版本也需要保持一致，否则可能会出现同步缓慢甚至无法切换的情况(由于不同的组态程序编译出来的二进制代码会有差异)。标准冗余项目首选 1515R-2PN 即可满足 300ms 内无缝切换，适用于大部分连续工艺；高风险高精度应用可选型 1517H 及以上，采用光纤同步机制，实现毫秒级切换，不产生工艺扰动。预留 30% 的内存空间，避免因大数据量采集和冗余运算造成 CPU 过载。

电源模块统一选用宽温工业冗余电源，支持热插拔在线更换，输入电压适配AC85V~265V厂区波动电网，自带过载、短路、过压全方位保护。网络系统采用双交换机独立组网，严格区分CPU同步网与现场设备业务网，单独承担心跳同步与数据备份，避免网络风暴干扰冗余切换逻辑。

4、不同工况冗余配置组合方案

4.1 经济型冗余配置（电源+网络冗余）

该方案适用于一般自动化生产线、中小型污水工段、普通暖通自控系统，无需配置双CPU热备，仅针对系统供电、通讯链路做冗余备份。可有效解决现场电压波动、网线破损、交换机故障引发的停机问题，改造成本低、运维简单，能规避80%以上常规突发故障，适配预算有限、工艺连续性要求中等的项目。

4.2 标准型冗余配置（CPU+电源+网络全冗余）

主要适用于城市供水、热力管网、化工辅料、污水主控等典型场景下的工业项目，也是目前大多数客户默认选用的方案；双 CPU 热备 + 双路冗余电源 + 双环网通讯，核心控制层无单点故障，支持故障自动诊断、事件记录、无扰切换，可在线检修、不停机更换模块，适配于 24 小时不间断生产要求，是一种可靠性及成本兼顾的通用冗余方案。

4.3 高可靠全IO冗余配置

适配化工高危工艺、燃气自控、电力关键辅控、特种设备联锁等高安全等级场景。在CPU、电源、网络全冗余基础上，对关键DI/DO/AI/AO点位配置双IO模块并行采集、逻辑表决输出，末端设备采用双回路接入，彻底消除全链路单点故障，系统可靠性可达工业最高等级，完全满足安监、环保、电力行业严苛运行标准。

5、冗余系统组网与组态调试规范

冗余系统组网必须严格执行网络物理分离原则，CPU同步网络与设备通讯网络独立布线、独立设备、独立网段，杜绝业务数据挤占同步通道，避免出现切换延迟、同步失效问题。长短距离工况优先选用光纤作为同步介质，有效抵御现场电磁干扰，保障数据同步稳定。

硬件组态阶段，两台CPU的程序逻辑、硬件配置、变量参数、时钟校准必须完全统一，全程开启心跳检测、故障诊断、切换记录功能，合理设置延时阈值，规避瞬时干扰引发的误切换。所有IO地址、通讯地址、设备点位编号统一规划，杜绝地址冲突、参数错乱问题。

设备调试需逐项模拟单路电源断电、主机CPU故障、通讯中断、交换机失效等故障场景，反复验证系统切换稳定性，确保各类故障下工艺不中断、数据不丢失、设备无异常动作。调试完成后完整留存组态文件、故障日志、切换记录，为后期运维检修提供数据支撑。

6、冗余系统运维要点与常见误区

现场运维最普遍的问题是重硬件配置、轻日常巡检。多数项目配齐冗余设备后长期闲置备用通道，导致备用CPU离线、电源失效、网络断连，真正故障发生时无法完成切换，冗余系统彻底失效。日常运维需定期手动触发冗余切换测试，核查心跳状态、同步参数、电源负载与网络延时，及时清理系统故障缓存。

同时需杜绝硬件混搭、固件版本不统一的问题，新旧模块混用会造成数据同步不兼容、切换卡顿。此外，同步网络与业务网络混用、无物理隔离的施工方式，极易引发网络风暴，导致冗余失效，属于高危施工隐患，在成套设计与施工阶段必须严格规避。

7、方案总结

冗余系统的选型配置应根据工艺连续性及安全等级、停机危害等因素，正确匹配冗余级别，防止冗余系统过高的多余开发或冗余系统设置不足的现象发生。文中介绍的冗余系统配置方法，包括经济型、标准型、高可靠型三类冗余形式基本涵盖了工业现场大多数自动控制场合的应用范围，可通过电源冗余、网络冗余、CPU 冗余、IO 冗余等几种冗余形式分级组合的方式，彻底消除单一控制单元存在单点失效的风险；而适当冗余配置，不仅可以满足连续性工艺生产的要求，有效减少因停产造成的经济损失和由此引发的安全事故隐患，还可以合理降低设备购置费用，兼顾安全性与经济性原则，为现代工业现场自动控制系统长期安全、高效运行提供了有力支持。
