低压配电柜利用交流接触器实现一键断电

在工业厂区、建筑机电、市政泵房等低压配电系统中，常规配电柜多采用独立启停双按钮控制方式。该模式操作步骤繁琐，设备检修、突发故障处置、夜间停工断电场景下，无法快速切断电源，存在带电作业、误操作、残余电压伤人等安全隐患。利用交流接触器搭配中间继电器组成纯硬件逻辑电路，可实现配电柜一键瞬时断电、断电自锁闭锁功能，无需PLC程序参与，抗电磁干扰能力强、运行稳定、后期运维便捷。石家庄配电柜厂家德兰电气在GGD、GCS、MNS等常规低压柜体成套生产中，普遍采用该一键断电控制方案，适配设备检修闭锁、紧急停机、日常安全断电等各类工况，有效提升现场用电安全等级。

1、一键断电控制电路应用优势

传统的两键控制只能够进行手动开停，不具备断电自锁特性，一旦操作员失手将合闸键按下，或是线路产生震动都会导致电机被重新启动，因此在进行维修作业过程中存在较大的安全风险。针对上述缺陷，基于交流接触器的一键断电电路一次按下即能够实现全部机组断电，并且为硬闭锁状态，断电状态下不能够自动恢复供电，只有将开关重新拨至零位才能够继续开机运转，从根本上消除了人为误送电的风险。而且整体电路所采用的元器件种类相对较少，连线方式也较为简单，几乎可以用于所有的三相动力负载的配电柜当中，无论新建配电柜还是对老式配电柜进行改造更换都能够方便地加以运用，具有良好的通用性及推广价值。

相较于智能模块控制方案，纯硬件继电器逻辑电路不受现场变频器谐波、强电电磁干扰影响，故障率极低，适合粉尘、潮湿、强干扰的工业恶劣环境，是低压配电安全升级最稳妥、性价比最高的改造方案。

2、控制系统元器件组成与选型规范

一键断电控制系统分为一次主回路与二次控制回路，核心元器件包含塑壳断路器、交流接触器、热过载继电器、中间继电器、自复位控制按钮，所有元器件选型必须严格匹配负载参数，杜绝小容量元件长期过载发热、触点烧蚀。

主回路中断路器主要用于短路保护，额定电流取负载额定电流的1.25倍，以保证在故障发生时能及时切断短路电流。交流接触器是主回路的执行机构，在故障时断开负荷电路，其线圈均选取 AC220V 的控制电压，以便与国内常用的低压配电柜二次控制相匹配。热过载继电器串联在主回路中，整定值接近设备的额定电流，用于对电动机的过载及堵转进行保护。中间继电器是逻辑的核心，利用常开常闭点切换线路的状态来完成线路的失压自锁；操作按钮则选择面板上的自复位按钮，只是提供一个瞬时信号，没有物理上自锁的设计。

3、电路工作原理与时序逻辑图

3.1 电路整体工作逻辑

一次主回路采用标准三相供电结构，三相电源经总断路器接入交流接触器主触点，串联热过载继电器后接入后端负载设备，接触器主触点的吸合与分断直接控制设备电源通断。二次控制回路为AC220V供电，常态工况下中间继电器失电，其常闭触点保持闭合，交流接触器线圈持续得电吸合，设备正常运行。

当按下一键断电按钮后，中间继电器线圈瞬时得电，常开触点闭合形成自锁，常闭触点瞬时断开，直接切断交流接触器线圈供电，接触器主触点快速分断，主回路彻底断电。松开按钮后，中间继电器依靠自锁回路持续得电，保持闭锁断电状态，设备无法自动重启，只有人工断开控制回路电源解除自锁，系统才能恢复正常送电条件。

3.2 标准电气时序图（行业通用表格时序图）

为精准展示电路动态动作逻辑，方便施工调试、技术交底，下表为电工行业标准时序图，以时间节点为轴，完整呈现按钮、中间继电器、接触器、主电源的状态变化，时序严谨、层级清晰，可直接作为技术文档插图使用。

该时序逻辑是一键断电闭锁电路的核心标准逻辑，所有动作单向不可逆，断电后硬件强制闭锁，彻底规避检修期间设备误启动，完全符合施工现场临时用电及设备检修安全规范。

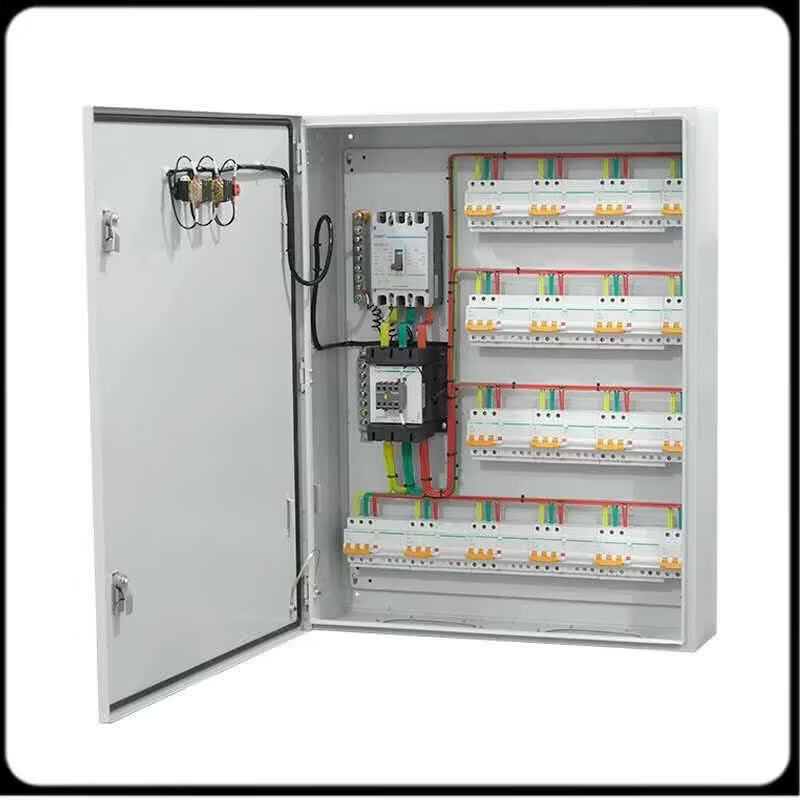

4、柜内接线工艺与安装标准

成套接线严格按照低压电气施工标准执行，二次控制线均采用 1.5 mm² 国标多股铜芯绝缘线，横平竖直、线束整齐，强电和弱电线分槽分开走线，防止动力大电流对控制回路造成干扰。接线端子压接紧固，不出现裸铜丝、松动现象，并在每一根控制线首尾处标明线号，方便后续检查维修。

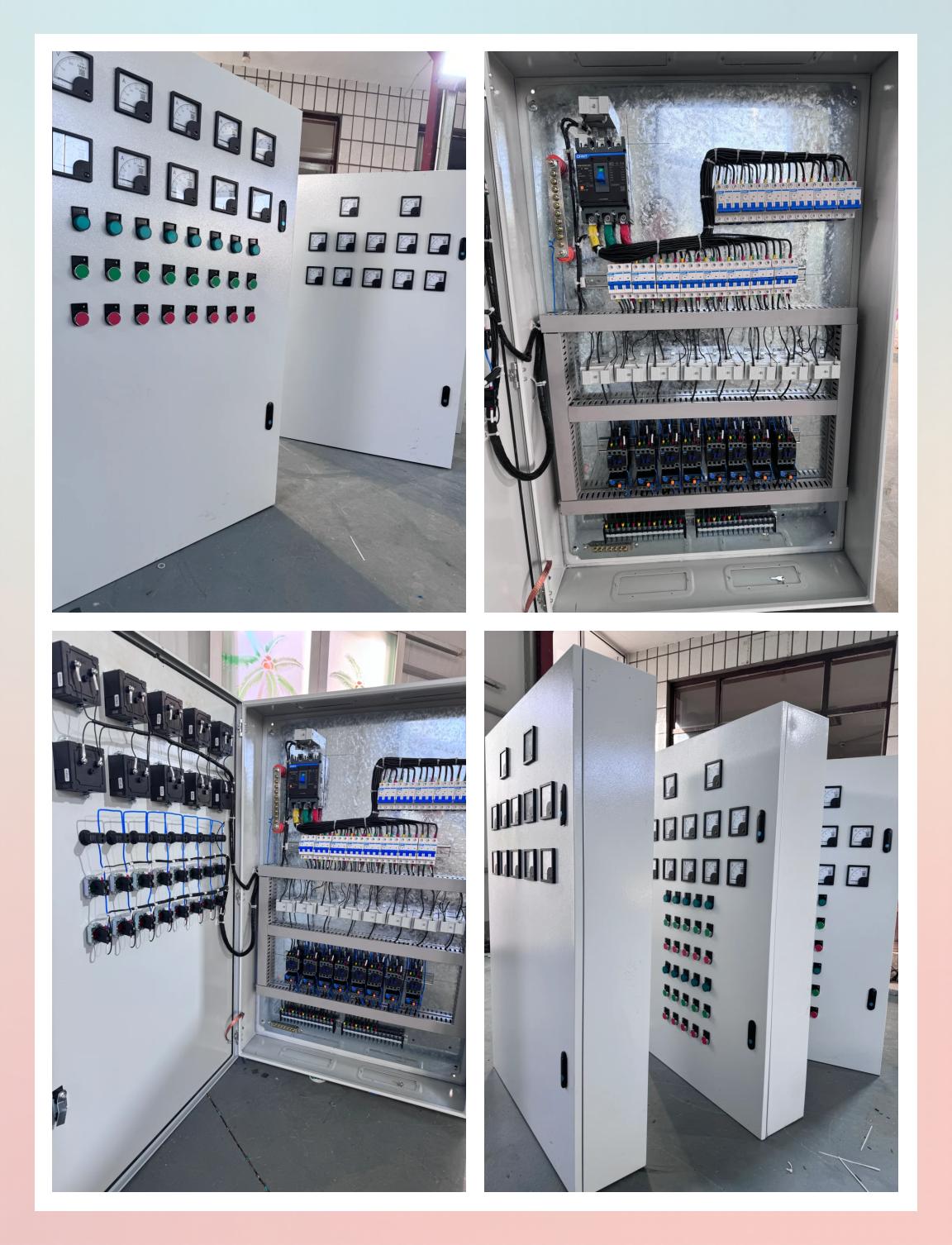

一键断电按钮固定在柜门操作面板醒目位置，标注专用警示标识，方便紧急工况快速操作。接触器、中间继电器固定在柜体标准导轨上，元件排布均匀，预留散热间隙，避免密集堆积积热老化。柜体金属外壳、柜门、导轨必须可靠接地，接地电阻不大于4Ω，杜绝潮湿环境外壳带电隐患。

5、通电调试与功能核验流程

接线完成后必须按照断电核验、空载调试、带载测试三步流程完成验收，杜绝接线错误、逻辑失效问题。首先进行断电核查，使用万用表通断档检测二次回路，确认线路无短接、错接、漏接，触点逻辑与设计时序完全一致。

空载通电测试阶段，闭合控制电源，接触器正常吸合，设备处于送电待机状态。单次按下一键断电按钮，接触器快速分断，系统进入闭锁断电状态，重复按压按钮无任何动作，证明闭锁功能有效。断开二次控制小空开后，继电器复位，系统解除闭锁，重新合闸可正常送电。

最后开展带载试运行，设备连续运行一小时，观察接触器无异响、无发热、无抖动，一键断电动作迅速、闭锁稳定无误，无自动复电、误触发等故障，即可判定调试合格。

6、常见故障排查与整改方案

该电路结构稳定、故障率低，现场故障多由施工工艺、环境因素、元件老化引发。最常见的故障为断电闭锁失效，按压按钮无法停机，多为中间继电器触点氧化、自锁回路接触不良或控制线虚接导致，清理触点氧化层、重新压接端子或更换继电器即可解决。

其次是接触器吸合不稳、低频抖动，主要原因是二次控制线路线径偏小、线路压降过大或端子松动，通过优化走线、加大控制线线径、紧固端子可有效改善。潮湿、多粉尘车间柜体易出现控制回路误触发，可通过加装柜内除湿装置、定期清理灰尘、保持柜体密封干燥，提升系统运行稳定性。

7、技术应用总结

本文设计的一种基于交流接触器的一键断电闭锁控制电路具有纯硬件逻辑强、抗干扰能力高、安全性好、故障率低等特点，适用于各类低压动力配电柜；相对传统的控制手段，可以实现一键快速断电及硬件自锁防误启的功能，大大提高设备维修、故障处理过程中的安全性，有效预防电气事故发生；电路施工安装简单、后期维护方便、造价低廉，是一种值得推广应用于低压配电柜安全升级改造及旧设备更新换代的技术措施，能确保工业配电系统的长期安全、稳定、合法运行。
