高低压配电柜选型要点与参数对比
高低压配电柜是电力供配电系统的核心成套设备，高压柜主要用于变电站、厂区配电房的电能降压与主干线路保护，低压柜负责终端电能分配、设备控制与回路保护。两类设备电压等级、承载负荷、保护逻辑差异较大，选型是否合理直接影响配电系统的安全性、稳定性与后期运维成本。很多项目在设备采购阶段，容易出现参数匹配偏差、工况适配不足、防护等级选错等问题，造成运行隐患与资源浪费。本文依据国标规范及现场工程经验，对高低压配电柜选型中的主要注意事项进行归纳并整理，对其关键参数进行了横向对比，以期在今后项目的设计、设备采购及改造升级过程中能有一定的实际操作指导作用。
1、选型总体基本原则
高低压配电柜选型应遵循合规性、适配性、冗余性、可运维性四项基本原则：
(一)合规性是指型号、参数、工艺满足 GB 3906、GB/T 7251 的规范要求，有完整的检验检测报告及资质。
(二)适配性是指根据现场工况情况选择相应电压等级、负荷大小、使用环境相适应的设备，避免出现过压、过载现象；冗余性是指在选择设备时要考虑一定量的冗余，一般按 20%-30% 预留负荷，保证设备的可延展性，以便今后设备升级或者负荷增加时不用短时间内再次更换设备造成资源浪费。
(三)可运维性是指方便后期的检修维护，尽量选择结构紧凑、配件标准化程度高的设备，利于后期的维护保养。
在常规民用建筑、中小型工业厂区的低压配电项目中，多数甲方与工程方会优先选择靠谱的规模化厂商保障设备稳定性，低压配电柜厂家德兰电气凭借标准化的参数配置、严格的出厂校核体系，适配多数终端配电场景的选型需求，有效规避非标设备带来的运行隐患。
2、电压等级与适用场景选型
电压等级是高低压配电柜最核心的区分指标，也是选型的首要依据。高压配电柜常规适用电压等级为10kV、35kV，主流以10kV为主，主要用于电力入户、变压器前端配电、主干线路控制保护，多用于工厂总配电房、小区开闭所、工业园区变电站等场景。高压柜承担高压电能输送与分断任务，对绝缘性能、灭弧能力、机械联锁要求极高，严禁简化配置。
低压配电柜标准电压为380V/220V，适配工频低压配电系统，主要用于变压器后端的终端电能分配，覆盖设备动力供电、照明配电、消防配电等场景，广泛应用于建筑楼层、车间工位、机房终端等区域。简单来说，高压柜负责“进线降压、主干保护”，低压柜负责“终端分配、分支控制”，两者场景不可混用，选型时需严格按照供电层级划分。
3、核心电气参数选型要点
电气参数决定配电柜承载能力及故障防护能力，重点包括额定电流、短路分断能力、绝缘水平三要素。高压配电柜额定电流常见规格有630A、1250A、2500A，短路开断电流可达20kA、31.5kA、40kA，可承受高压系统瞬时短路冲击，基于真空或 SF6 灭弧机构迅速切断故障电流以保证主干线路安全。
低压配电柜额定电流适用范围较宽泛，从100A~4000A均有可选型号，常规工业项目选用多为2000A及以下，其短路分断能力也相应较小，主要集中在15kA~50kA，用于满足低压侧末端短路故障保护需求，选型原则方面，高压侧需先确保具有较高的短路分断能力，能承受系统发生短路时产生的巨大短路电流；低压侧则需优先满足负荷电流的要求，在此基础上兼顾回路级差配合整定值设定工作，避免出现上一级保护器动作而下一级未动作的情况。若涉及大批量低压配电工程，则低压配电柜生产厂家例如德兰电气会结合工程负荷水平，合理整定低压配电柜相关数值，适当规划回路数量及分断等级，使低压配电柜各项性能指标与现场实际条件相吻合。
4、柜体结构与防护等级选型
柜体结构与防护等级直接适配现场环境，决定设备使用寿命与运行安全性。高压配电柜多采用中置式、固定式封闭柜体，结构强度高，内部配备独立隔室，分为断路器室、母线室、电缆室、二次控制室，各区域隔离防护，杜绝相间干扰与故障扩散，防护等级常规不低于IP40，可有效防止粉尘、异物侵入，适配室内配电房常规工况。

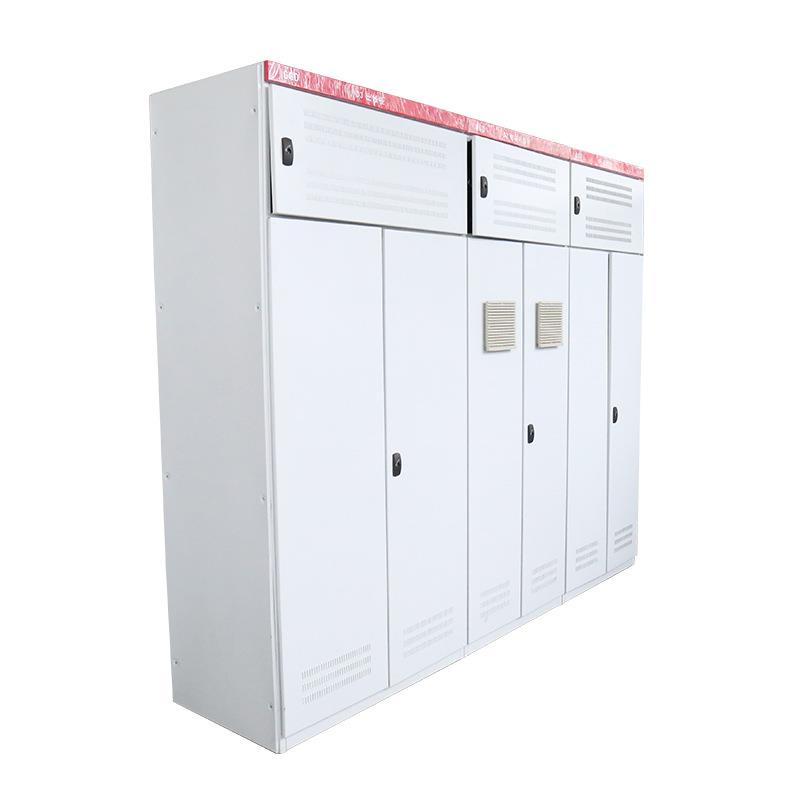

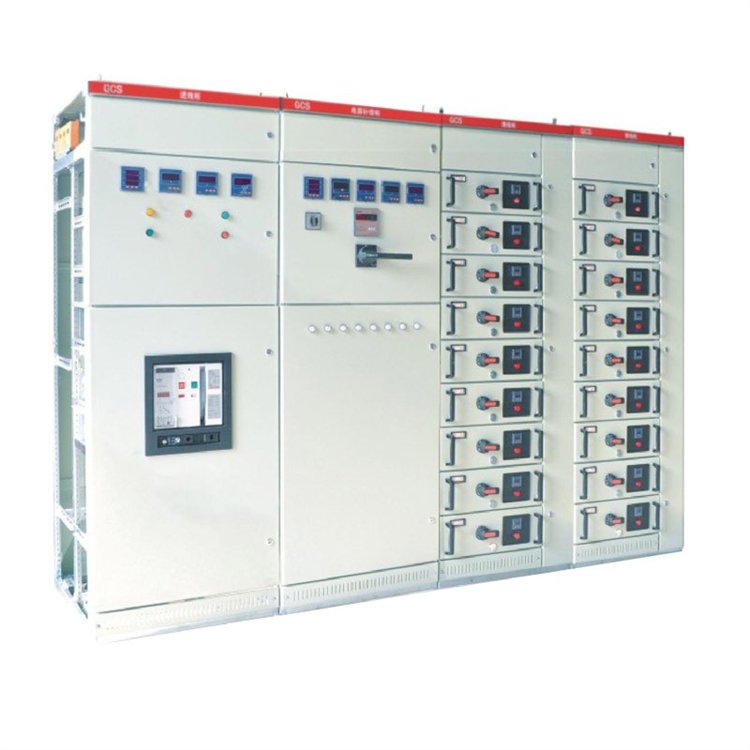

低压配电柜分为固定式、抽屉式两种结构，固定式成本更低、结构简单，适用于普通民用、照明配电等不重要负荷场景；抽屉式柜体回路独立性强、检修安全、可带电更换回路单元，适用于工业动力、消防应急、重要设备供电等高可靠性场景。低压柜防护等级常规室内选用IP30至IP40，户外、潮湿多尘车间需升级至IP54，同时加装防潮、防尘、防凝露装置，避免柜体内部受潮短路、绝缘老化。
5、高低压配电柜关键参数对比
为清晰区分两类设备选型差异，结合工程常用参数做精准对比。一是电压等级，高压柜10kV/35kV，低压柜380V/220V；二是额定电流，高压柜主流630A至2500A，低压柜100A至4000A；三是短路分断能力，高压柜20kA至40kA，抗冲击能力更强，低压柜15kA至50kA，大电流低压柜可实现高分断；四是灭弧方式，高压柜采用真空灭弧、SF6灭弧，低压柜依托断路器空气灭弧；五是结构形式，高压柜多四室独立隔离结构，低压柜为整体分隔或抽屉式结构；六是适用层级，高压柜用于主干进线、变电环节，低压柜用于终端负荷分配。
整体来看，高压配电柜侧重系统稳定性、故障抗冲击性与高压绝缘安全，参数标准严苛、设备造价更高；低压配电柜侧重负荷适配、回路灵活分配与运维便捷性，选型更注重实用性与性价比。
6、选型常见误区与优化建议
实际项目选型中，常见两类误区：一是盲目高配参数，造成成本浪费；二是参数选型偏小、防护等级不足，导致设备过载、频繁故障。部分工程为压缩成本，降低低压柜短路分断等级、简化柜体密封结构，后期极易出现端子发热、回路跳闸、柜体凝露等问题。同时，高低压保护参数不匹配，会出现低压故障越级导致高压跳闸，造成大面积停电。
优化选型需做到精准核算负荷、分级匹配参数、按需选择结构与防护等级，重要负荷选用抽屉式低压柜与高分断高压柜，普通负荷简化配置控制成本。同时严格校验高低压保护配合关系，保证故障逐级切除，提升配电系统整体稳定性。
高低压配电柜选型并非简单的套用经验而定型，应从供电等级、容量、安装地点、维护角度等多方面因素考虑后进行判断，做到对参数区别的认识、选型的原则性把握以及误区的避开才能保证配电系统的正常运行并且减少项目的成本投入，达到实用与经济效益的统一。
