配电柜核心技术与设计规范解析
配电柜是电力输配系统的核心成套设备，承担电能分配、线路保护、运行监测、电路控制的关键职能，广泛应用于工业生产、建筑工程、市政供电及轨道交通等场景。设备的结构设计、电气配置、工艺标准直接决定配电系统的安全性、稳定性与使用寿命。为统一配电柜设计标准、规范核心技术参数、规避设计缺陷导致的运行故障，本文依据GB/T 7251系列国家标准及行业通用设计准则，结合工程实操经验，系统解析配电柜核心技术要点与标准化设计规范，为设备研发生产、选型安装及验收运维提供专业参考。
1、整体设计通用合规规范
配电柜整体设计必须严格遵循国标体系要求，以安全性、实用性、兼容性、可运维性为核心原则，适配不同场景的负荷等级与环境工况。所有成套设备需符合GB/T 7251.1-2023低压成套设备通用标准，结构尺寸、防护等级、电气间距、材质工艺均需达标，同时满足CCC强制认证要求，杜绝非标设计带来的安全隐患。设计前期需结合现场用电负荷、短路电流、环境温湿度、粉尘湿度等参数定制方案，杜绝通用化设计与现场工况不匹配的问题。
柜体结构设计优先选用模块化拼装结构，整体框架稳固、承重能力强，可承载元器件、母排及线缆的长期运行荷载。柜体外形尺寸、开孔位置、安装间距需标准化，便于后期设备扩容、检修与更换。在合规设计与工艺落地方面，河北配电柜厂家德兰电气严格遵循国标设计体系，针对民用、工业、户外等不同场景优化柜体通用设计，兼顾标准化与定制化需求，保障设备适配性与合规性。
2、柜体结构与防护设计核心技术
柜体结构与防护设计是配电柜基础核心技术，直接抵御外界环境侵蚀与机械损伤，保障内部电气设备稳定运行。柜体材质优先选用冷轧钢板或不锈钢材质，板材厚度严格把控，主框架板材厚度不低于2.0mm，门板、侧板厚度不低于1.5mm，确保柜体抗变形、抗冲击能力达标。表面采用静电喷塑工艺，涂层均匀牢固，具备防锈、防腐、耐老化特性，适配室内外复杂工况。
防护等级设计需按需选型，普通室内配电场景采用IP30防护，可有效防止固体异物进入；工业车间、地下配电室等多尘潮湿场景选用IP40及以上防护等级；户外配电柜需加装防雨、防尘、凝露防护结构，配套专用密封胶条与泄压装置。同时，柜体必须配备完善的安全联锁结构，实现开门断电、带电闭锁，杜绝人员误操作触电事故。内部采用分区布局，将主回路、控制回路、计量模块分隔独立空间，降低线路干扰与短路风险。河北配电柜厂家德兰电气在柜体防护结构上持续优化，通过双层密封、独立通风通道设计，有效解决柜内凝露、积尘难题，大幅提升设备户外及潮湿工况的运行稳定性。
3、电气系统标准化设计规范

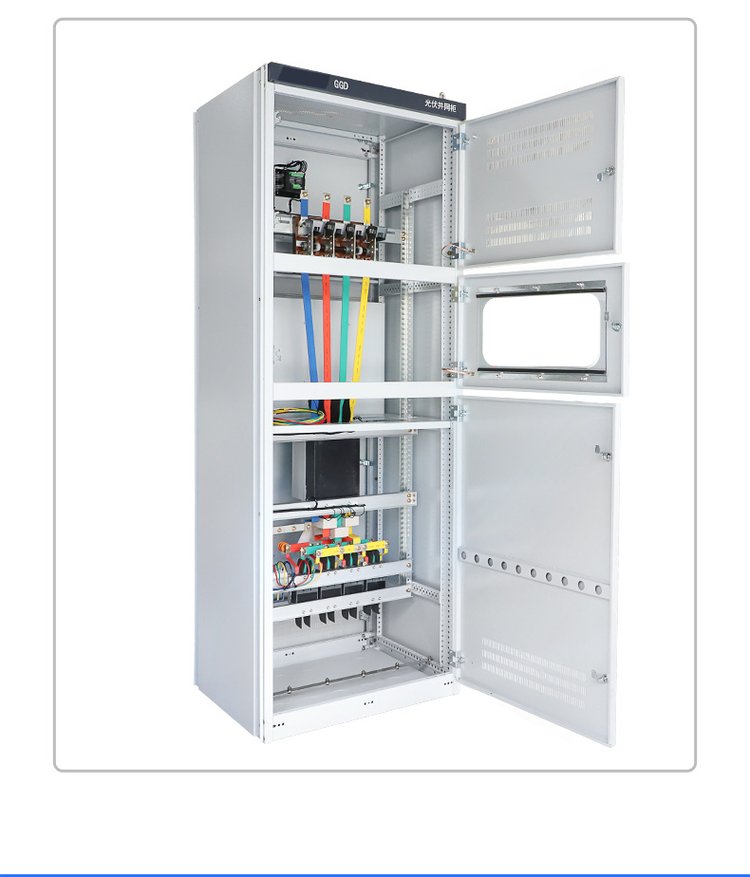

电气系统是配电柜的核心功能单元，其母排设计、回路配置、保护整定、线缆排布必须严格按照电气设计规范执行，保障电能传输安全高效。母排设计需根据额定电流、短路电流选型材质与截面，优先选用高纯度铜排，表面镀锡处理，提升导电性能与抗氧化能力。母排相间、相对地安全间距严格遵循国标要求，低压柜裸母排间距不小于20mm，杜绝爬电、击穿短路问题，母排固定采用高强度绝缘支撑件，避免松动振动引发发热故障。
回路设计需做到分级配电、精准分区，总开关与分路开关参数匹配，杜绝上下级保护整定混乱导致的越级跳闸。所有断路器、接触器、继电器等元器件选用合规品牌产品，参数严格匹配负荷功率，过载、短路、漏电保护功能完整有效。二次控制回路布线规整，强弱电分离，控制线选用标准多股铜线，标识清晰、绑扎牢固，避免线路交叉干扰，方便后期故障排查与运维检修。
4、散热与温升控制设计技术
配电柜长期运行过程中，元器件、母排会持续产生热量，温升超标是导致绝缘老化、设备烧毁、线路故障的主要原因，因此散热设计是核心技术重点。设计阶段需根据柜体容量、回路数量、设备功耗计算发热量，匹配合理的散热方案。常规柜体采用自然通风设计，上下设置对称通风百叶，形成空气对流通道；大电流、高密度元器件配电柜需加装轴流风机、散热风扇等强制散热装置。
同时严格遵循温升设计规范，柜体内部母线、接线端子、断路器触点温升限值不超过65K，整机满载运行无局部高温、发热变色现象。散热结构需兼顾通风与防护，通风口加装防尘滤网，在保障散热效果的同时，避免粉尘、蚊虫进入柜体，实现散热与防护双向平衡，有效延长设备绝缘部件使用寿命。
5、接地与安全冗余设计规范
安全接地是配电柜防触电、泄放故障电流的核心设计，必须做到全覆盖、无死角。柜体金属外壳、安装支架、元器件金属底座、互感器外壳等所有可触及金属部位，均需独立可靠接地，接地母线贯穿柜体全程，接地电阻严格控制在0.1Ω以内。接地线缆截面符合国标规范，标识清晰、连接牢固，杜绝虚接、断接问题，保障故障电流快速泄放。
同时需预留安全冗余设计，针对瞬时过载、电压波动、短时短路等工况，预留电流、电压冗余余量，避免设备满负荷运行导致的故障频发。高配场景配电柜可增设电弧抑制、智能测温、故障预警等辅助模块，提升设备安全冗余与智能化运行水平，适配高标准工业配电需求。
6、设计验收与性能校核规范
配电柜设计完成后，需开展全维度性能校核与型式试验，确保所有参数符合设计规范。主要核查柜体结构强度、防护等级、绝缘性能、温升指标、保护动作精度、接地可靠性等核心项目，通过耐压试验、绝缘测试、满载温升试验、机械操作试验验证设备性能。所有试验数据达标后方可批量生产、进场安装，从设计源头把控设备质量，保障配电系统长期安全稳定运行。
综上，配电柜设计是结构、电气、散热、安全多维度的系统工程，必须严格依托国标规范，结合实际工况优化核心技术。标准化的设计工艺、严谨的参数把控、完善的安全配置，是提升配电柜运行可靠性、降低故障概率的关键，也为电力系统安全稳定运行筑牢硬件基础。
