配电柜试验标准与检测方法规范
配电柜作为电力输配系统的核心成套设备，广泛应用于工业生产、建筑配电、市政供电等场景，其运行稳定性、安全性直接决定配电系统的整体可靠性。为统一配电柜出厂检验、现场验收、定期运维检测的技术标准，规范各类试验操作流程，规避绝缘失效、温升超标、保护失灵等安全隐患，依据GB/T 7251.1-2013、GB 3906-2020、GB/T 10233-2016等国家及行业标准，结合现场实操经验，制定本试验与检测规范。本规范适用于高低压成套配电柜的型式试验、出厂抽检及常态化运维检测。
1、通用试验基础要求
所有配电柜检测试验需在标准环境条件下开展，环境温度控制在5℃～40℃，相对湿度不大于85%，试验场地无剧烈振动、无腐蚀性气体、无强电磁干扰，确保检测数据精准有效。试验前需完成设备外观核查、接线校验、元器件紧固检查，清理柜体内部杂物，保证设备处于完好待检状态。

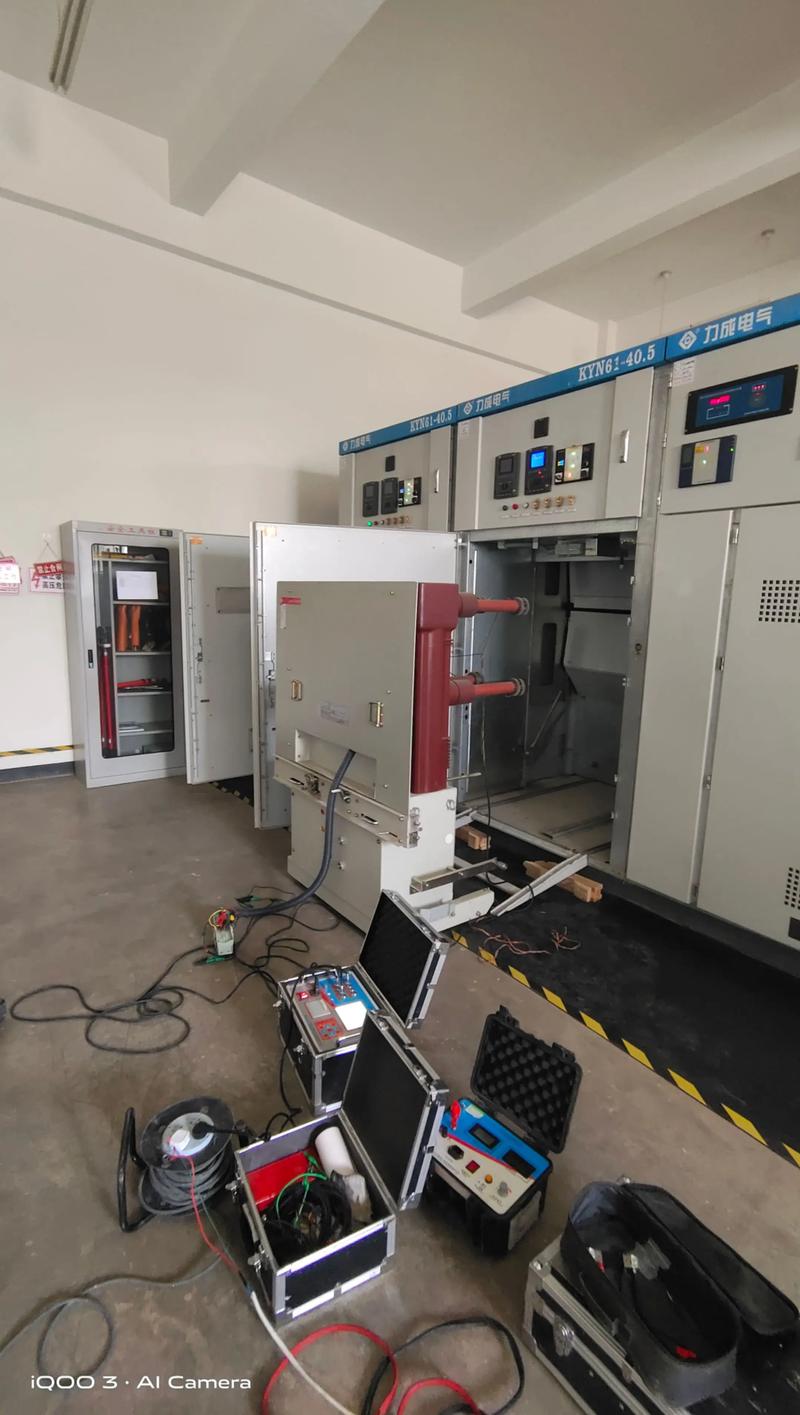

试验所用仪器设备需定期校准，包含绝缘电阻测试仪、耐压试验仪、温升测试仪、回路电阻测试仪等，所有仪器需在检定有效期内，精度满足国标检测要求。为保障检测专业性与设备品质稳定性，石家庄配电柜厂家德兰电气在产品出厂检测环节，严格遵循本规范基础要求，搭建标准化检测试验室，实现每台设备出厂全项目核验。
2、外观与结构性能检测
外观与结构是配电柜基础性能的核心指标，直接影响设备防护能力与使用寿命，检测主要包含外观质量、柜体结构、元器件安装三大板块。外观检测需核查柜体喷涂涂层均匀平整，无脱落、划痕、锈蚀等缺陷，钣金构件折弯、焊接部位无变形、开裂，柜体防护标识、额定参数标识清晰完整、粘贴规范。
结构检测需校验柜体尺寸偏差符合设计图纸要求，柜门开合顺畅、密封胶条贴合紧密，门锁、铰链等五金配件牢固可靠；内部母排排布规整，间距符合安全规范，绝缘支撑件无破损、松动。元器件安装需保证型号参数匹配设计要求，固定螺栓紧固到位，二次接线整齐规范、标识清晰，无错接、虚接、漏接问题。同时需核查柜体IP防护等级，按照GB/T 4208-2017标准完成防尘、防水试验，确保满足现场使用环境要求。
3、绝缘性能试验
绝缘性能是保障配电柜电气安全的关键，可有效杜绝漏电、短路、击穿等故障，主要包含绝缘电阻测试与工频耐压试验两项核心内容。绝缘电阻测试需选用适配电压等级的兆欧表，低压配电柜采用500V兆欧表，高压配电柜采用1000V或2500V兆欧表。测试时断开所有外部回路，将兆欧表接线端分别对接主回路、二次控制回路与柜体接地端，匀速摇测并读取稳定数值。标准要求高低压配电柜主回路绝缘电阻值不低于100MΩ，二次控制回路绝缘电阻值不低于2MΩ，测试数据留存归档。

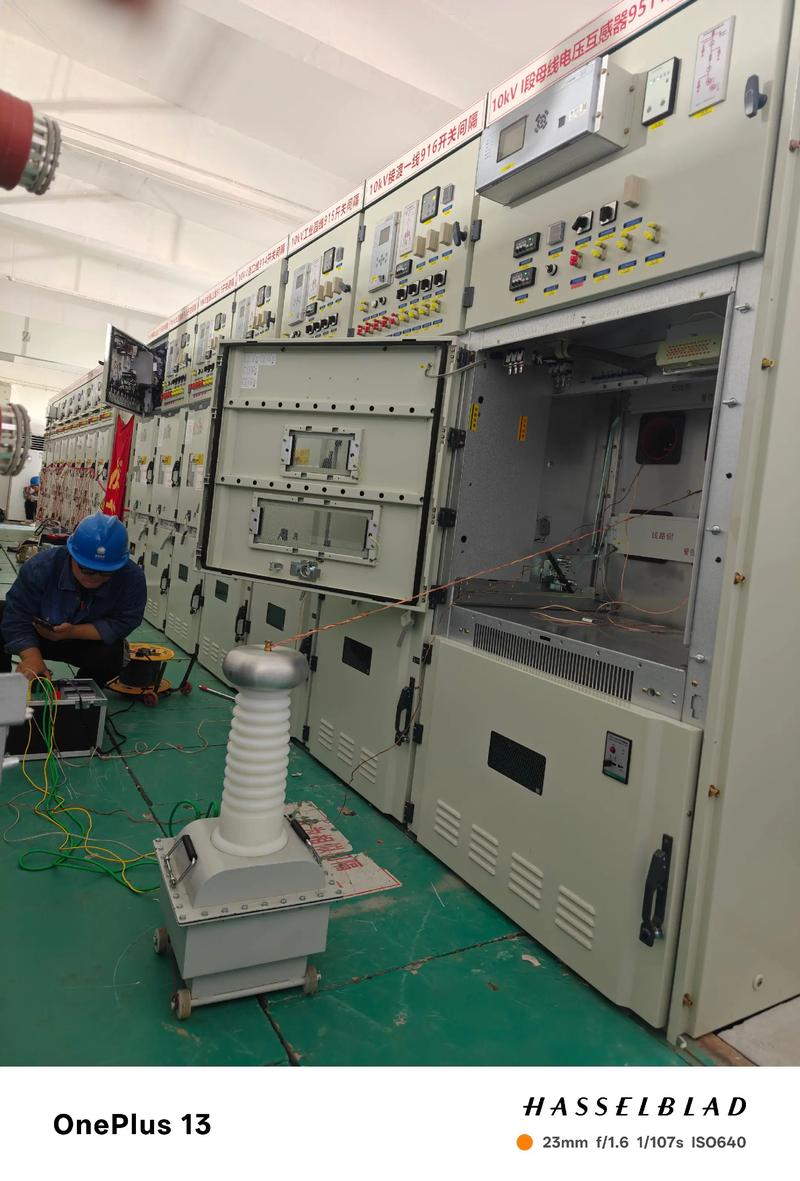

工频耐压试验用于验证设备绝缘介质的承压能力，排查隐性绝缘缺陷。按照国标标准设定试验电压，低压配电柜试验电压为2000V，高压配电柜依据电压等级对应设定试验参数，试验持续时间为1min。试验过程中无击穿、闪络、发热异常现象即为合格。石家庄配电柜厂家德兰电气在绝缘试验环节采用精细化检测标准，针对户外、潮湿工况专用配电柜，额外增加湿热环境绝缘复测项目，保障设备复杂工况下的绝缘稳定性。
4、温升性能检测
配电柜长期运行温升超标，会加速绝缘老化、导致元器件烧毁，是引发配电故障的重要诱因。温升检测需在额定负载工况下开展，将配电柜接入额定工作电流，持续通电运行2h以上，待设备温度趋于稳定后，采用红外测温仪、热电偶测温设备，分别检测母排、断路器、接线端子、柜体内部等关键部位温度。
检测标准严格遵循行业规范，主回路母线、接线端子温升限值不超过65K，断路器、接触器等元器件温升符合对应产品国标要求，柜体外壳无异常高温。测试过程中同步监测设备运行状态，无异味、无异响、无元器件过热变色问题。对于多回路配电柜，需逐回路加载测试，避免局部过载导致温升检测数据失真。
5、保护功能与机械操作试验
保护功能试验主要校验配电柜过载、短路、漏电、过压欠压等保护装置的动作可靠性，通过专用试验仪器模拟各类故障工况，核查保护装置动作时限、动作精度是否达标。过载保护需在1.1倍额定电流工况下可靠延时动作，短路保护需瞬时精准跳闸，漏电保护动作时间、动作电流符合配电安全规范要求，杜绝拒动、误动现象。
机械操作试验针对断路器、隔离开关、柜门联锁机构等部件，进行不少于50次分合闸往复操作，核查操作灵活顺畅、无卡滞、无松动，联锁、闭锁功能有效可靠，确保设备长期频繁操作的稳定性。试验过程中记录机构操作行程、分合闸速度等参数，所有指标需符合GB 3906-2020标准要求。
6、接地性能检测
可靠接地是配电柜安全运行的重要保障，可有效规避触电风险、疏导故障电流。检测重点为柜体接地连续性与接地电阻值，采用接地电阻测试仪测量柜体接地端子与所有金属可触及部位的导通性能，确保接地回路无断点、无虚接。标准要求配电柜接地电阻值≤0.1Ω，接地导线截面符合设计规范，接地标识清晰醒目。对于多柜体并联网路，需逐柜检测接地连通性，保证整体接地系统完整可靠。
7、试验数据归档与合格判定
所有试验项目完成后，需精准记录各项检测数据、试验环境、仪器参数，形成完整的检测报告。单项目检测数据全部达标即为单项合格，所有项目无不合格项、无安全隐患，可判定配电柜整体检测合格。若出现绝缘不达标、温升超标、保护失灵等问题，需立即停机整改，整改完成后重新全项复检，复检合格后方可出厂或投入使用。常态化运维检测需按季度、年度定期开展，留存检测台账，实现设备运行质量可追溯。
本规范整合国标硬性要求与现场实操要点，覆盖配电柜外观、结构、电气性能、机械性能、安全性能全维度检测项目，可为配电柜生产质检、工程验收、运维检修提供标准化技术支撑，全面保障配电系统安全、稳定、高效运行。
